油液清潔度是液壓系統和潤滑設備健康管理的核心指標，而油液污染度傳感器正是實現油液顆粒污染在線實時監測的關鍵設備。本文將從科學原理、核心技術及產品應用三個維度，系統解析油液污染度傳感器的工作原理與顆粒監測技術。

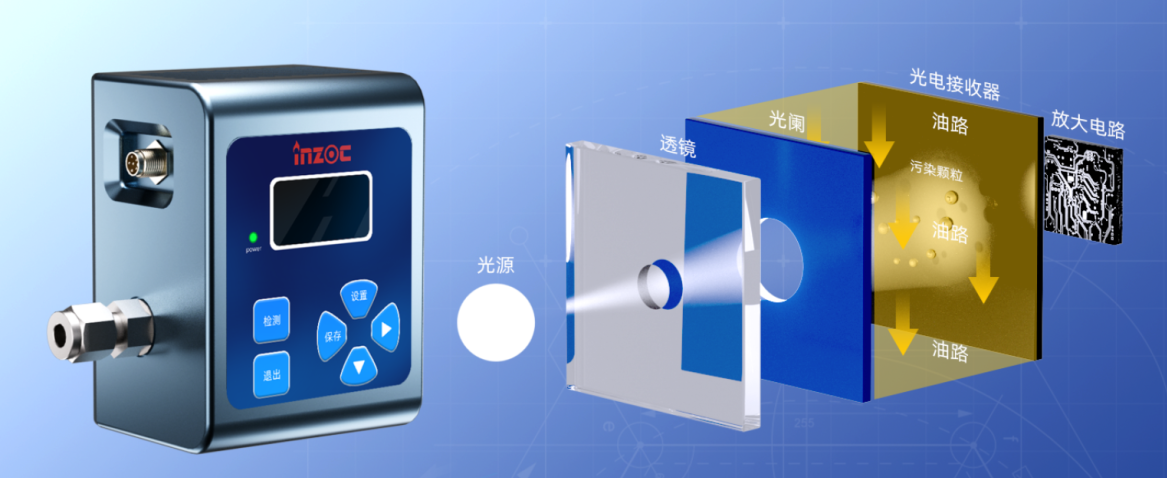

一、油液污染度傳感器的科學原理：從光學基礎到工程實現

油液污染度傳感器的工作原理基于光學檢測技術，核心在于利用顆粒對入射光的遮擋效應來識別和計數油液中懸浮的固體顆粒。

1. 光阻法的物理本質

光阻法（Light Extinction，又稱遮光法或消光法）是當前油液污染度傳感器最主流的檢測原理。其基本物理依據是比爾-朗伯定律（Beer-Lambert Law）：懸浮在油液中的污染顆粒對入射光存在吸收和散射作用，因此可通過發光強度的變化來反映油液污染度的變化情況。

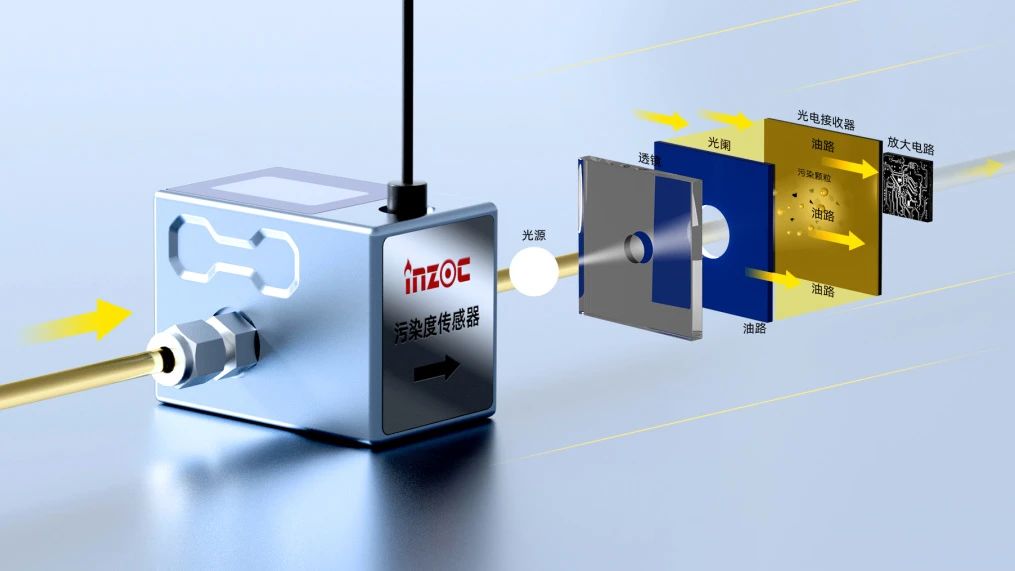

在工程實踐中，當油液流經傳感器的檢測區時，一束與液流方向垂直的激光持續照射流體通道。當油液中不存在顆粒時，光信號保持穩定；當顆粒通過檢測區時，會對激光形成遮擋，產生瞬時的光強減弱。傳感器根據遮光幅值（即光強減弱的程度）與遮擋持續時間，精確計算出顆粒的尺寸及數量——遮光幅值與顆粒的截面積成正比，是判斷顆粒大小的核心依據。

2. ISO 4406清潔度標準：顆粒監測的評價體系

了解傳感器的工作原理后，還有一個關鍵問題：傳感器測出的顆粒數據，究竟代表什么樣的污染程度？這就必須引入國際通用的ISO 4406清潔度標準。

ISO 4406是國際標準化組織制定的液壓系統油液固體顆粒污染度編碼標準，它通過量化流體中固體顆粒的濃度來對液壓油的清潔度進行分類。該標準的核心是從所有粒徑中選取三個關鍵尺寸作為評價基準——4μm、6μm和14μm。

為什么是這三個尺寸？工程經驗與研究表明：大于4μm的細小顆粒是造成油泥和漆膜的主要原因，會導致閥門卡滯和效率降低；大于6μm的顆粒是導致精密零件在狹小間隙中發生磨損的臨界尺寸；而大于14μm的較大污染物則可以直接堵塞孔口，引發災難性故障。了解這一點，就能理解為何傳感器的高精度檢測如此重要——只有精準捕捉到1μm級別的小顆粒，才能在整個粒徑范圍內建立起完整的清潔度評估數據鏈條。

ISO 4406標準采用三位數字代碼表示清潔度等級，代碼每增加一位，顆粒物濃度就翻一倍。舉例來說，ISO代碼18/16/13對應的顆粒濃度為：每毫升油液中大于4μm的顆粒數約為1300~2500個。三位數系統中，第一個數字對應4μm粒徑的顆粒濃度等級，第二個對應6μm，第三個對應14μm。

值得注意的是，不同時期的標準在特征粒徑上有所演進：ISO 4406-1987采用5μm和15μm兩位數系統，而ISO 4406-1999則升級為4μm、6μm、14μm三位數系統。在一般工程判斷中，5μm左右顆粒的濃度是引起系統淤積和堵塞故障的主要因素，而大于10μm的顆粒濃度對設備零件的磨損起主導作用。

二、消光/光阻法的工程實現與技術優勢

在理解了科學原理和評價標準之后，我們來探討它在工業檢測中面臨的實際挑戰——為什么不是所有采用遮光原理的傳感器都能做到精準可靠？

消光式顆粒檢測的核心信號來源于顆粒通過激光檢測區時產生的瞬時光強變化。然而，工業油液中并非只有固體顆粒會導致光強變化——氣泡、微量水分、流速波動等都會產生類似的信號特征，導致“假污染”誤報。

因此，真正決定傳感器性能的關鍵已不再是原理本身，而是對干擾信號的識別與剔除能力。氣泡消除結構與智能糾偏算法正是當前領先傳感器解決這一核心痛點的技術路徑。

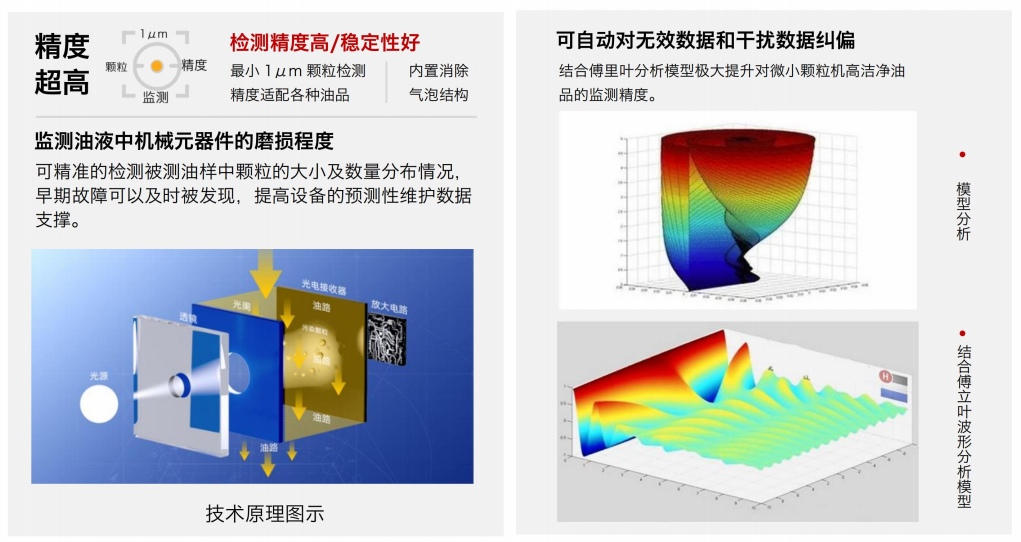

傅立葉波形分析模型是進階方案的代表。通過對顆粒遮光信號進行多維頻譜分析，該模型能夠有效區分真實顆粒信號與流速波動、氣泡噪聲等干擾，從而在復雜工況下確保檢測結果的真實性與穩定性。這在液冷系統、高速循環系統等高潔凈度場景中尤為重要——因為潔凈油品本身顆粒信號微弱，干擾信號反而成為“噪音主體”，沒有精準的干擾剔除能力，傳感器將無法給出有價值的監測數據。

從工程實踐來看，采用遮光法原理的傳感器具有檢測速度快、抗干擾性強、精度高、重復性好等突出優勢，成為在線油液污染度監測的主流技術路線。

三、品牌代表產品解析：智火柴IFJ系列污染度傳感器

基于上述技術原理，智火柴（INZOC）推出了多款滿足不同工業場景需求的IFJ系列油液污染度傳感器。以下對IFJ-6、IFJ-3BW、IFJ-3D三款代表產品的特點與適用場景進行系統解析。

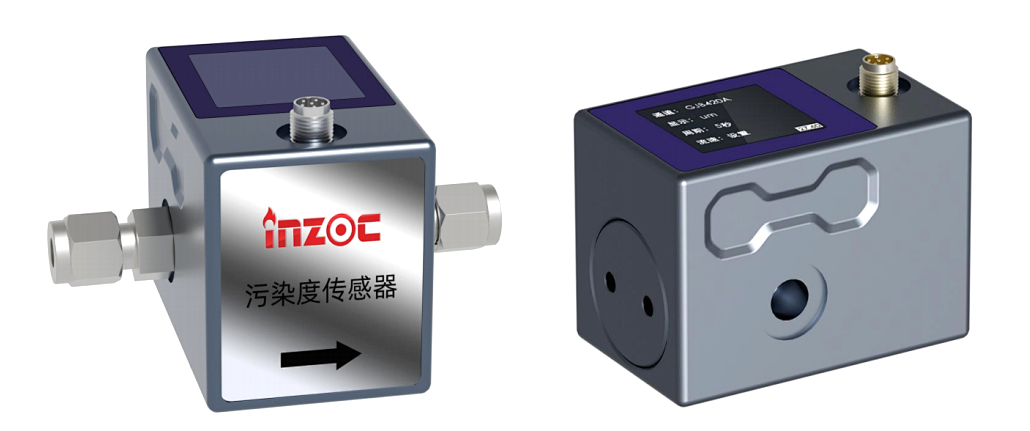

1. IFJ-6系列：小型化低成本的高穩定性污染度傳感器

INZOC智火柴推出的IFJ-6系列油液污染度傳感器，以小體積、低成本、數據穩定為核心優勢，極大提升了對微小顆粒及高潔凈油品的監測精度。

核心技術特點：

單激光遮光計數技術：采用高靈敏度激光遮光法，結合傅立葉波形分析算法，最小可檢測1μm顆粒，適配ISO4402、NAS1638等多項標準

全工況適應性：特種鋁材外殼設計，IP65防護等級，耐溫-30℃~+85℃，選裝耐壓可達300bar，適配振動、高溫高壓等嚴苛工況

智能消泡與糾偏：內置氣泡消除結構與數據糾偏系統，可自動識別并屏蔽氣泡、微量水分等干擾信號

多參數同步輸出：8個檢測通道（覆蓋1μm~100μm粒徑）同步工作，直接輸出污染度等級、不同區間段顆粒數、油溫、流速等多項參數

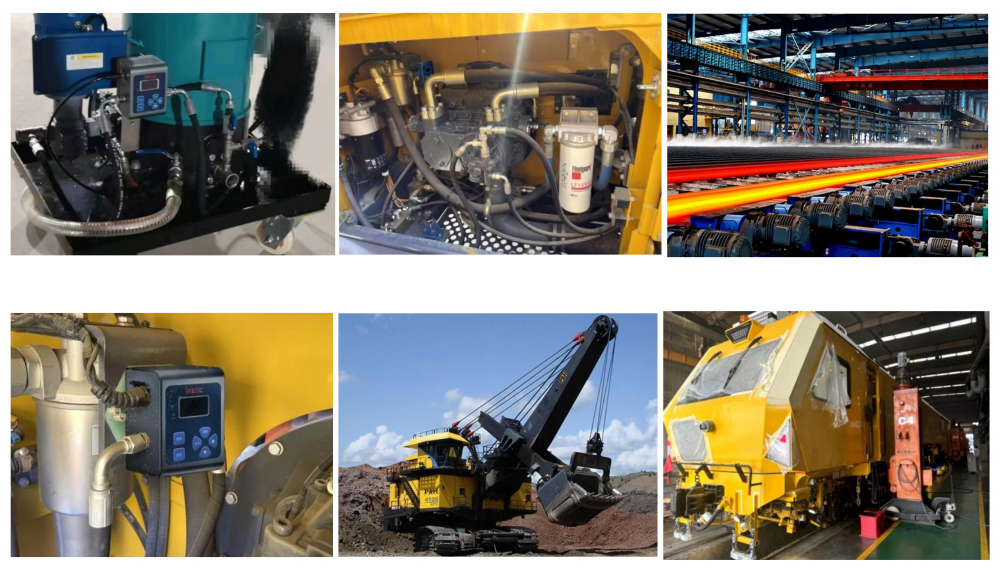

適用場景： 專為解決能源電力、工程機械等領域的小體積集成需求設計，適配液壓過濾配套、凈化設備、工程機械、工程車輛、風機齒輪箱等典型場景

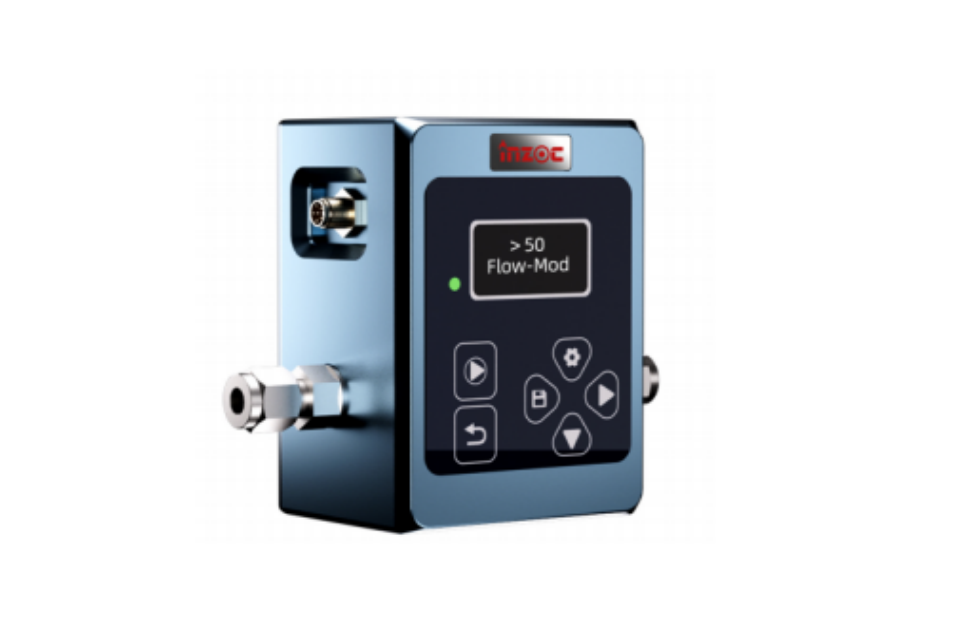

2. IFJ-3BW系列：高可靠性的全工況污染度傳感器

IFJ-3BW是智火柴面向復雜工業工況打造的高精度油液顆粒在線監測產品，在精度、穩定性和現場適應性方面進行了針對性優化。

核心技術特點：

氣泡免疫技術：通過信號識別與算法處理機制，自動識別氣泡特征并有效剔除氣泡干擾，避免“假污染”報警，尤其適用于沖洗臺、高速循環系統

微米級檢測精度：最小檢測粒徑1μm，完全覆蓋行業常用的≤50μm管控要求，可輸出多粒徑通道數據適配ISO 4406等標準

毫秒級響應：憑借高效的數據采集與分析能力，可實現毫秒級響應速度，保障系統快速預警和實時動態監控需求

內置油品識別模型：支持齒輪油、液壓油、渦輪機油、傳動液等多種工業潤滑油的污染顆粒檢測

適用場景： 精密液壓系統、伺服控制系統、高潔凈度沖洗工藝，廣泛應用于鋼鐵冶金、石油化工、能源電力、水泥建材等行業

3. IFJ-3D系列：面向液冷場景的污染度監測傳感器

IFJ-3D是智火柴專門針對高算力服務器液冷、散熱器等液冷系統場景推出的污染度監測傳感器。它的核心價值在于將顆粒污染從“抽檢結果”轉變為“連續數據”。

核心技術特點：

基于成熟穩定的激光遮光計數原理，具備顯著的成本優勢

可滿足算力機柜集群、多回路組網等大規模液冷場景的批量布點需求

針對液冷現場普遍存在的微量水分、氣泡等工況干擾，在數據側提供糾偏機制，減少誤報警與“假波動”引發的無效排查

支持標準工業通訊協議（RS485、MODBUS），旁路接入方式清晰，便于在CDU、機柜歧管、換熱器段等關鍵點位快速部署并接入現有監控平臺

通過建立清潔度趨勢基線，可判斷污染水平變化趨勢以及維護操作后的短時峰值，讓風險識別前移到故障之前

適用場景： 能源電力（水泵、風電齒輪箱）、工程機械、航空航天，以及高算力服務器液冷系統（冷板、散熱器、算力柜與零部件清潔度管理）

4. 三款產品的定位對比

從整體產品線來看，IFJ-6主打“小型化+低成本”，適合液壓過濾配套、凈化設備等對集成空間和成本敏感的場景；IFJ-3BW在惡劣工況下的氣泡免疫和精度優化上更具優勢，適合鋼鐵冶金、石油化工等復雜工業環境；IFJ-3D則側重液冷系統的大規模批量布點需求。三款產品均基于單激光遮光計數+傅立葉波形分析的技術平臺，共享高精度、抗干擾、數據糾偏的核心基因。

四、應用價值：從“定期換油”到“按質維護”

部署油液污染度傳感器的終極價值，在于推動設備維護理念的根本轉變——從基于時間的預防性維護走向基于狀態的預測性維護。

傳統模式依賴人工取樣加實驗室檢測，存在明顯的滯后性。而在線污染度傳感器能夠實時監測油液中顆粒的大小與數量分布，幫助企業提前預警顆粒污染、判斷過濾系統效果、優化換油與濾芯更換周期。

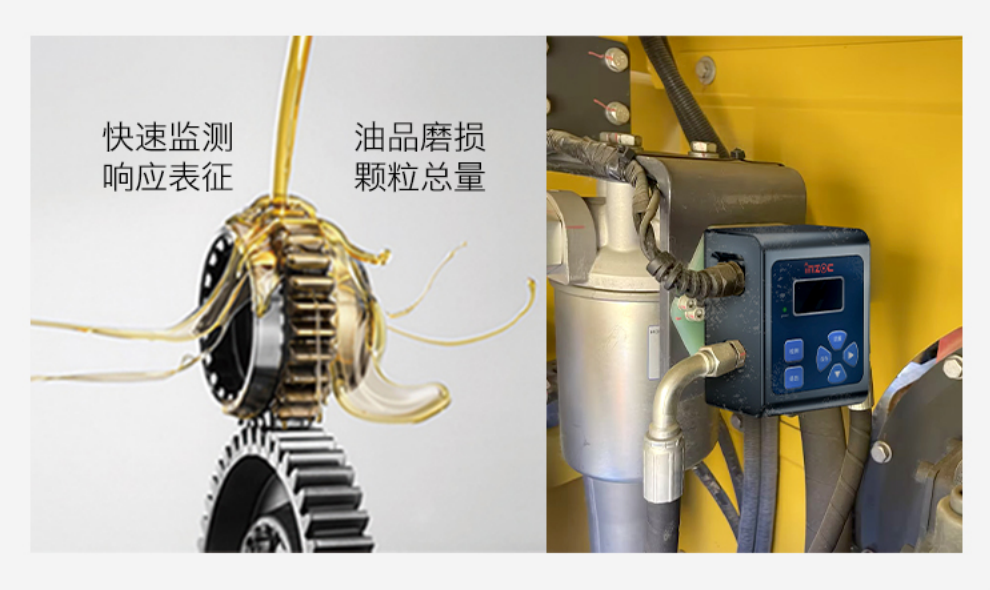

更重要的是，設備早期磨損往往伴隨金屬顆粒數量的異常增長。通過對顆粒計數變化趨勢的持續分析，可以提前識別軸承、齒輪等關鍵部件的異常磨損狀態，將風險識別前移到故障之前，避免“小故障”演變為“大事故”。

從經濟賬來看，油液污染度傳感器的價值更為直觀：通過避免非計劃停機，其投資回報往往在一次故障規避中即可完全覆蓋。這也是越來越多企業將油液污染度傳感器作為設備健康管理“標配”的核心原因。

油液污染度傳感器的工作原理建立在消光/光阻法這一成熟光學檢測原理之上，通過激光遮光計數實現對油液中微米級顆粒的精準檢測。而真正決定傳感器性能的關鍵，在于傅立葉波形分析、智能糾偏算法、氣泡免疫等技術對復雜工況干擾的抑制能力。INZOC智火柴的IFJ-6、IFJ-3BW、IFJ-3D系列傳感器，正是基于這一完整技術體系，為不同工業場景提供了從通用監測到特殊工況適配的完整產品矩陣。將顆粒污染的監測從“偶爾抽查”升級為“實時連續”，是實現設備全生命周期健康管理的重要一步。

如果您需要:油液污染度傳感器，請聯系我們。智火柴，國內知名油液監測系統提供商!
