油液檢測中的污染濃度與污染等級的技術標準與檢測差異
油液污染作為工業裝備失效的主要誘因，其監測體系包含兩個核心維度 —— 污染濃度量化指標與清潔度分級標準。前者通過 ISO 4406 規范的顆粒計數技術，采用激光衍射或電阻法準確測量單位體積內不同粒徑顆粒數量;后者依據 NAS 1638 等標準建立顆粒尺寸分布矩陣進行等級劃分。二者在數據采集方式、結果表達形式和工程應用場景上存在本質差異：污染濃度為設備維護提供準確量化依據，清潔度等級則為系統設計提供標準化參考指標。通過這種差異化的技術路徑，共同構建起覆蓋污染程度量化分析與清潔度分級判定的完整評估體系，為工業設備可靠性維護提供科學支撐。
一、油液污染度濃度與污染等級定義與核心概念的差異性
1. 油污染濃度：污染物的量化表達
污染濃度是單位體積油液中固體顆粒污染物的具體含量，分為質量污染度(mg/L)和顆粒污染度(顆粒數/mL)。
■ 質量污染度：僅反映污染物總質量，無法體現顆粒尺寸分布。例如，100mg/L的污染物可能由10μm顆粒(磨損主因)或100μm顆粒(淤積主因)構成，對設備危害程度不同。
■ 顆粒污染度：通過顆粒數量和尺寸區間(如>5μm、>15μm)量化污染，更貼近實際磨損機制。
2. 油污染等級：標準化的風險分級體系
污染等級是基于污染濃度的標準化分類，用于快速判斷油液清潔度是否符合設備要求。主要標準包括：
■ NAS 1638：將污染度分為14級(00級最清潔)，以100mL油液中5個尺寸區間的最大顆粒數為依據。
■ ISO 4406：采用雙數碼(如18/13)表示，前一位為>5μm顆粒等級，后一位為>15μm顆粒等級，共26個等級。
核心區別：污染濃度是“數據基礎”，污染等級是“決策指南”。例如，某油液若顆粒數為15,000個/mL(>5μm)，按ISO 4406可能對應等級18，而按NAS 1638可能對應某個特定等級，需通過對照表轉換。
二、油液污染度濃度與污染等級的標準體系的邏輯對比
NAS 1638的局限性
■ 尺寸區間劃分：僅覆蓋5-100μm顆粒，忽略2-4μm細微顆粒(易引發磨損)和>100μm顆粒(淤積主因)。
■ 等級評定方式：以100mL油液中各尺寸區間的最大顆粒數作為整體等級，可能導致矛盾。例如，某油樣中>100μm顆粒污染度9級(高淤積風險)，而5-15μm顆粒僅5級(低磨損風險)，整體評9級，未能準確反映實際風險。
ISO 4406的改進與擴展
■ 多尺寸維度：1999版引入4μm(細微顆粒)、6μm(磨損主因)和14μm(淤積主因)三個尺寸區間，形成三位數編碼(如22/19/16)，更全方面評估污染風險。
■ 動態擴展性：2021版新增25-28級，適應更高清潔度要求的場景(如航 空發動機)。
標準適用性差異
■ NAS 1638：依賴顯微鏡人工計數，適合實驗室精 密分析，但效率低且易受操作者經驗影響。
■ ISO 4406：支持自動顆粒計數器(APC)，可在線監測并生成標準化報告，廣泛應用于工業現場。
三、油液污染度濃度與污染等級的檢測技術的實踐挑戰
取樣與樣本代表性
取樣位置需避開油箱頂部(氣泡)和底部(沉淀)，建議在循環流動中間位置取樣，且需混合均勻以保證顆粒分布均勻。樣本量通常為30-50mL，需密封保存以防止污染物沉淀或揮發。
儀器精度與干擾因素
■ 自動顆粒計數器：依賴激光散射原理，易受氣泡、水分或乳化液干擾，需嚴格校準。
■ 顯微鏡法：雖能直接觀察顆粒形態，但耗時長(單次分析需1-2小時)，難以滿足在線監測需求。
數據解讀的復雜性
例如，ISO 4406代碼22/19/16表示>4μm顆粒數等級22(污染嚴重)、>6μm等級19、>14μm等級16，需結合設備靈敏尺寸(如液壓閥芯間隙通常為10-20μm)綜合評估風險。

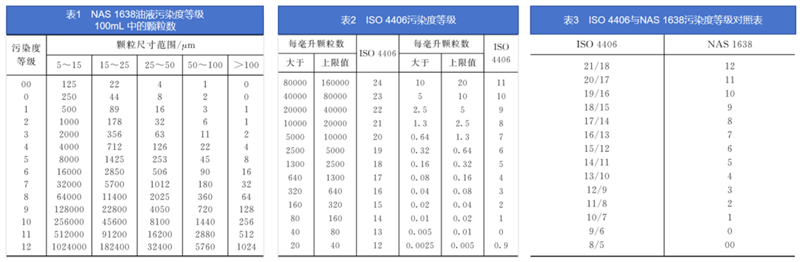

▲ 圖源網絡 | 典型液壓系統清潔度等級
四、油液污染度濃度與污染等級的工程應用中的協同策略
污染控制的多角度措施
■ 源頭過濾：新油需預過濾至NAS 7級(ISO 18/16/13)以下，系統裝配前需清洗干凈。
■ 過程監測：液壓系統建議每3個月檢測一次，采用便攜式APC儀器(如ISO 4406標準)生成實時報告。
濾芯管理：根據βx值(過濾效率)選擇濾芯，例如β75(98.6%分離效率)適用于去除>10μm顆粒。
儀器精度與干擾因素
■NAS 1638：適用于對歷史數據兼容性要求高的軍工領域，但需結合ISO 4406補充細微顆粒分析。
■ISO 4406：為國際通用標準，尤其適合汽車、航 空等需快速評估的場景。
五、INZOC智能化油液監測與多參數傳感器結合
智能檢測技術
基于圖像識別技術的IFD-3動態顆粒圖像傳感器可自動區分顆粒類型(金屬、纖維、污染物)，提升分析精度。
在線監測系統結合傳感器陣列，實時監測顆粒數、油溫、黏度等參數，實現預測性維護。
多污染維度評估
除固體顆粒外，需整合水分、空氣、化學污染物(如酸值、氧化度)的檢測，建立綜合污染指數。
例如，某風電齒輪箱油液檢測中，顆粒污染度ISO 19/16/13(>4μm)與水分含量0.1%共同觸發了維護警報。
得出結論
污染濃度與污染等級在油液檢測體系中起著至關重要的作用，是量化分析與風險決策的有力協同工具。污染濃度能夠為我們提供關于顆粒數量以及質量的準確數據，通過對油液中顆粒的細致監測與統計，我們可以準確了解油液中污染物的含量情況。而污染等級則是通過標準化分級的方式，將復雜的油液污染狀況進行簡化，以便于工程判斷。這種分級方式使得工程師們能夠更加直觀地了解油液的污染程度，從而快速做出相應的決策。在實際的油液檢測過程中，污染濃度與污染等級相互配合，共同為保障油液系統的正常運行提供重要支持。無論是在工業生產中的大型液壓系統，還是在精 密儀器的潤滑系統中，對污染濃度和污染等級的準確把握都是確保系統穩定運行的關鍵因素之一。
